01传输线理论

1. 传输线的类型

1.1 双导体传输线，传输TEM波

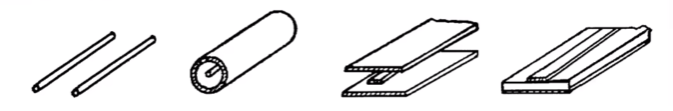

上图分别是平行双线、同轴线、带状线、微带线。

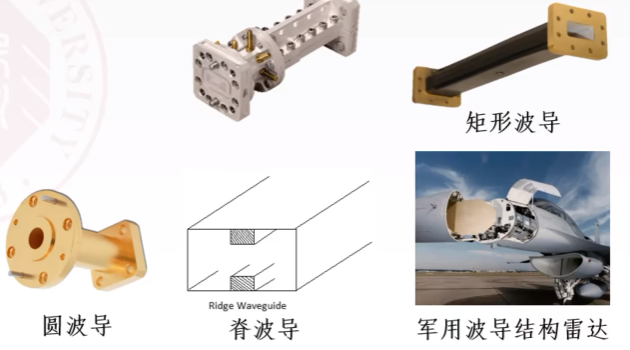

1.2 波导 - 填充介质的金属波导管，传输TM、TE

特点是功率容量大、损耗低。有矩形、圆、脊型、椭圆波导等。

1.3 介质传输线，电磁波沿传输线表面传播

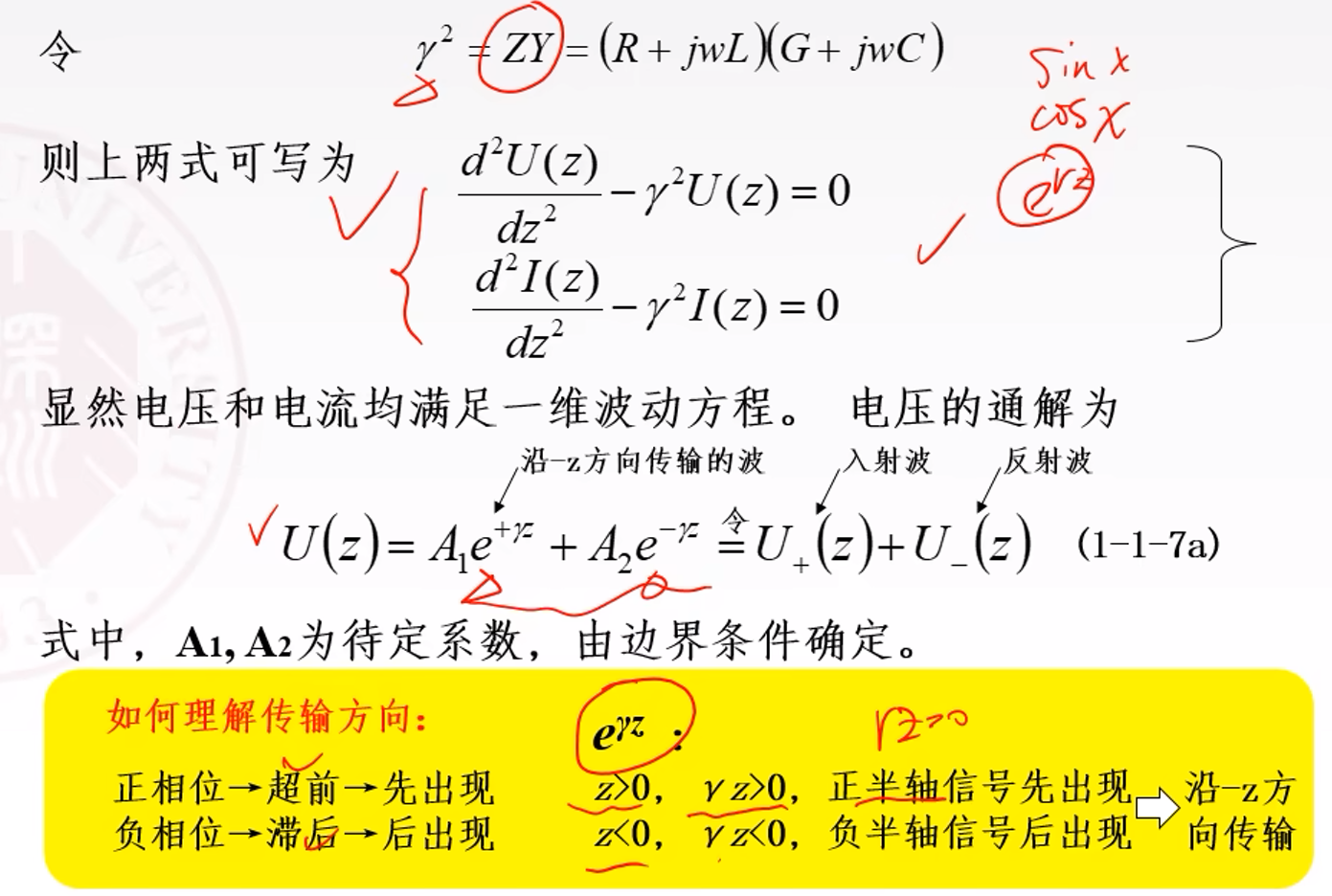

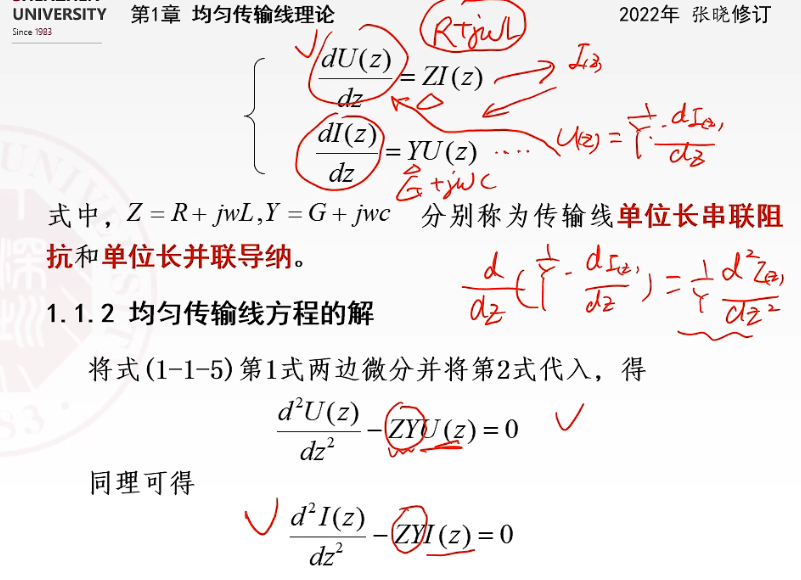

2. 传输线方程

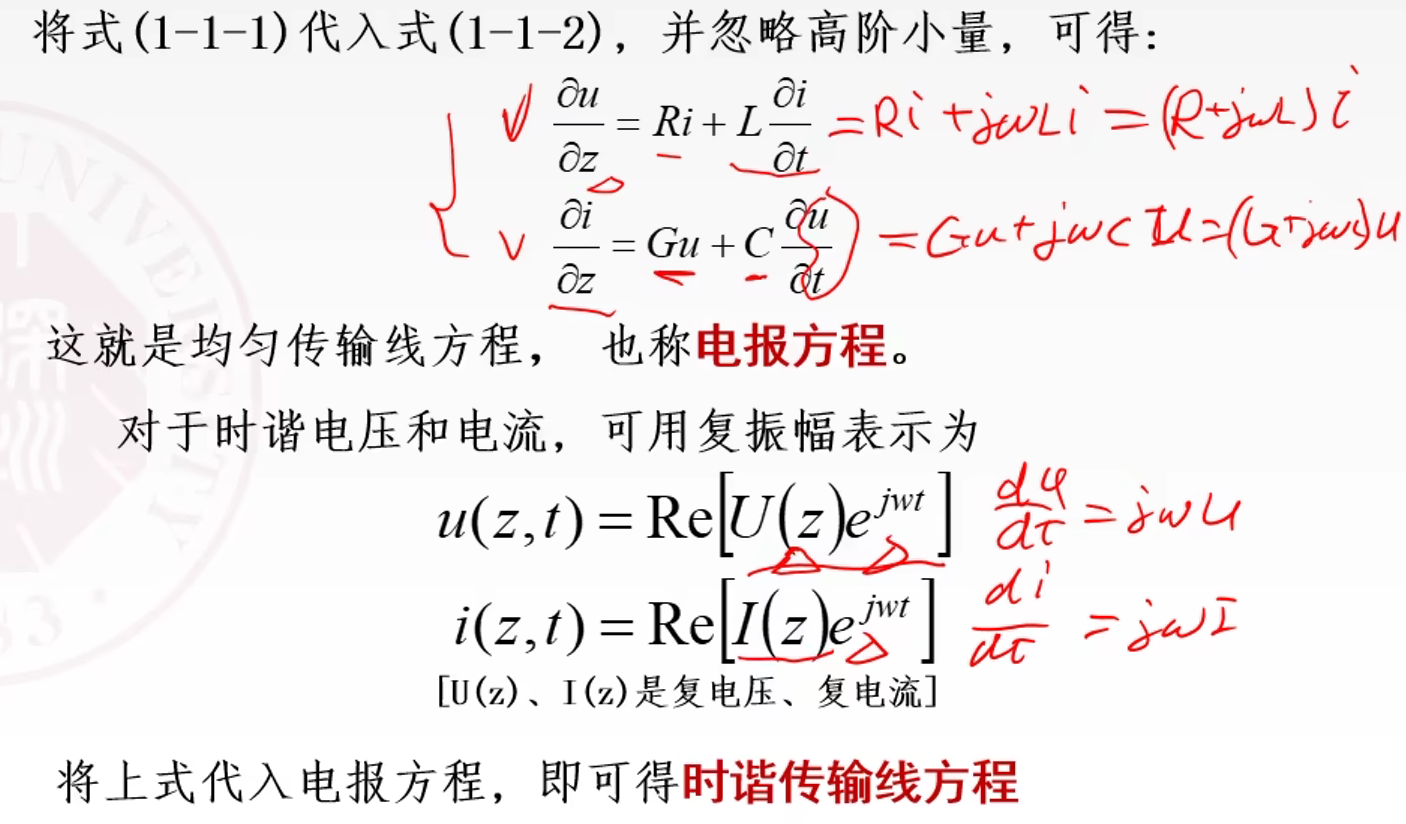

短线理论：\(l<\lambda\) ，低频电路，看不到线内波形，是集总参数电路； 长线理论：\(l \geq \lambda\) ，高频电路，是分布参数电路，对应的电容、电感、电阻、电导用单位长度值表示。

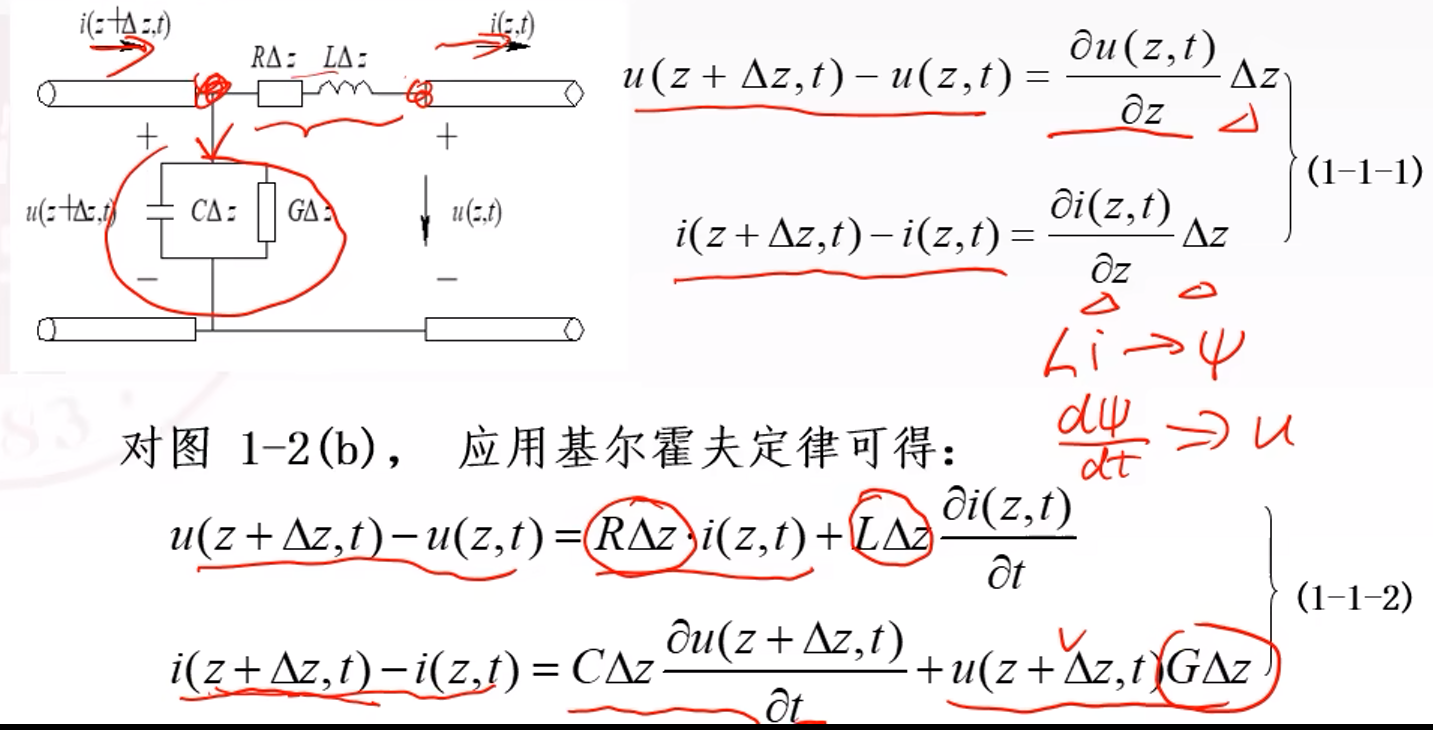

上图中电阻分压、电导分流。在理想情况下，\(R=G=0\) ，传输线就是个 LC 谐振子。
